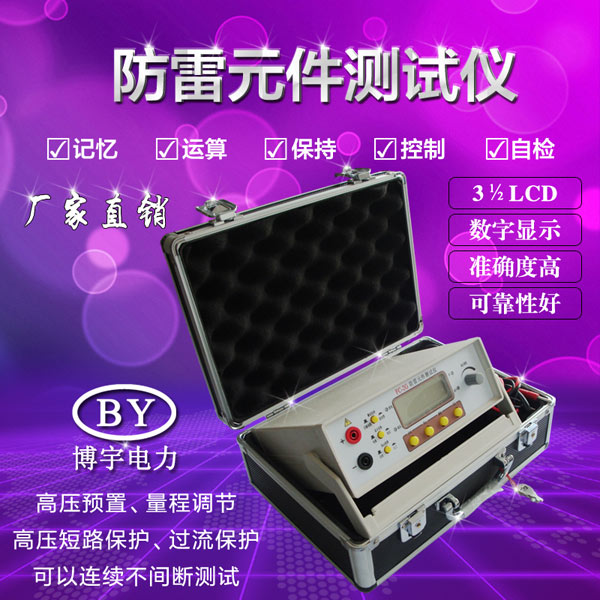

防雷元件测试仪使用方法

1、性能特征

适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。

具有记忆、运算、保持、控制、自检功能。

具有高压短路保护、过流保护、高压予置等功能。高压自泄放时间小于1秒。

测试结果由3½LCD数字显示、准确度高,可靠性好。

2、技术指标

2.1压敏电阻测量

技术指标 测量范围 工作误差 测试条件
起始动作电压U1mA 15~100V ≤±2V±1d 1mA±5μA
101~1700V ≤±2%±1d
漏电流I0.75U,1mA 0.1~199.9μA ≤2μA±1d 0.75U1mA≤±2%±1d

2.2放电管测量

技术指标 测量范围 工作误差 测试条件
放电电压 20~1700V ≤±2%±1d 电压上升率100±8V/秒
放电电压记忆显示时间 1.5~3.5秒

3、其它指标

绝缘电阻:6MΩ(500V)

耐压:AC 1.5kV 50Hz 1min

工作温度和湿度:0~+40℃ <85%RH

储存温度和湿度:-10℃~+50℃ <90%RH

电源:AC220V±10% 或 DC12V  ±0.5V  1000mA

功耗:12W

外形尺寸:208mm(L)×190mm(W)×78mm(D)

重量:≤2kg

4、使用方法

4.1 使用“自动”位测试压敏电阻

4.1.1 开启电源,将面板“测试选择”键置“压敏电阻”位;将“U0.75选择”键置“自动”位,将面板“显示切换”开关置“电压”位。

4.1.2 将被测压敏电阻用测试线接入“测试孔”的“+”、 “”端后轻触高压“启动”键,仪器显示起始动作电压U1mA值,随后按住“漏流”键不放,仪器显示0.75U1mA电压值,如果同时将面板“显示切换”开关置“电流”位后仪器显示值为I 0.75U,1mA值;松开“漏流”键,仪器将显示流过被测压敏电阻的电流约1mA。

4.1.3 轻触高压“”键后取下被测压敏电阻。

4.2 使用“人工”位测试压敏电阻

4.2.1 将“测试选择”键置“压敏电阻”位;将“U0.75选择”键置“人工”位;将“显示切换”开关置“电压”位,开启电源和高压后,调节“高压预置”旋钮,使仪器预置高压值高于将被测试的压敏电阻的标称值1.2倍以上,关闭高压;接入被测压敏电阻,此时启、停高压,可对多个类似被测压敏电阻进行U1mA单一指标的连续测试。

4.2.2 根据测得压敏电阻U1mA值计算出0.75U1mA值,将仪器预置电压调节到此值,再将“显示切换”开关置“电流”位, 此时不关闭高压按住“漏流”键不放,接入U1mA值相同的被测压敏电阻进行I 0.75U,1mA单一指标的连续测试。

4.3 放电管测试

4.3.1 将“测试选择”键置“放电管”位;“U0.75选择”键置

人工”位;开启电源和高压。

4.3.2 调节“高压预置”旋钮。使仪器显示的预置电压值低

于被测放电管标称值100V以下,直至起始位置(约15V)。

4.3.3 将被测放电管用测量线接入仪器“测试孔”“+”、“”端钮,轻触“升压”键,待绿色“放电”指示灯点亮,仪器显示稳定值为该放电管点火电压值

    连续测试时,须待预置电压显示值稳定后,再启动“升压”键。

4.4 其它功能

4.4.1 自检功能, 在压敏电阻测试过程中,变换“显示切换”开关,可检查本仪器测试条件技术参数的正确性。

4.4.2 “U0.75选择”键置“人工”位,调节“高压预置”旋钮,使预置电压缓慢上升,测试压敏电阻时切换“显示切换”开关,可给出该压敏电阻的V/A特性曲线;测试放电管的点火电压值,将100V/秒条件下的测试值与预置电压缓慢上升点火值相比对,可基本判定其特性。

5、面板功能

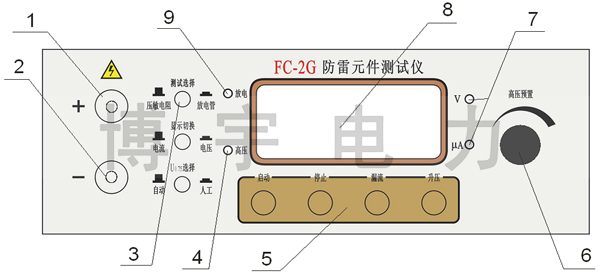

1.测试孔+ 2.测试孔- 3.功能选择开关
4.高压指示灯 5.测试按键开关 6.高压预置旋钮
7.显示值单位指示灯 8.LCD显示屏 9.放电管放电指示灯

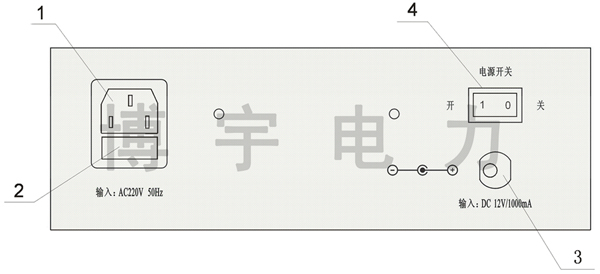

1.交流电源插孔 2.保险管(250V/2A) 3.外接电源插孔 4.电源开关

6、注意事项

自动”位测压敏电阻时,须避免开路时启动高压,以免损坏仪器。

测试时,不要触及金属部位,以免高压电击伤人。

仪表应避免受潮、雨淋、暴晒、跌落。

7、保管

FC-2G防雷元件测试仪应存放在-10℃~+50℃,相对湿度不大于90%RH无酸性、碱性及其他腐蚀性气体的环境或室内。
