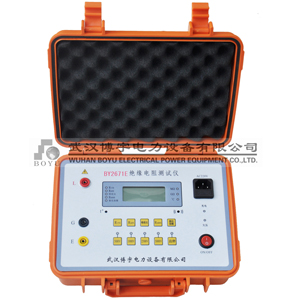

BY2671E绝缘电阻测试仪(5000V)带吸收比

BY2671E绝缘电阻测试仪(5000V)带吸收比

参考标准: DL/T 845.1-2004

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87426055

   87455611

   87426066

在线联系:

在线联系:

产品简介

  通过测试系统中不同组件的绝缘电阻(变压器、开关装置、导线、马达),可以隔离并修复发生故障的部件。
  利用绝缘测试来检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。
  在给系统加电之前,利用绝缘测试验证它是健全的,能够改善系统的性能;绝缘测试能够发现制造工艺问题和设备缺陷,而这些问题在设备发生故障之前一般是发现不了的。在欧盟,该项测试是强制性的,即使对最小的民用系统也是如此。
  绝缘试验中,某一个时刻的绝缘电阻值是不能全面反映试品绝缘性能的优劣的,这是由于同样性能的绝缘材料,体积大时呈现的绝缘电阻小,体积小时呈现的绝缘电阻大;绝缘材料在施加高压后存在对电荷的吸收比过程和极化过程。所以,电力系统要求在主变压器、电缆、电机等多场合的绝缘测试中应测量吸收比(R60s和R15s的比值),和极化指数(R10min和R1min 比值),并以此判定绝缘状况的优劣。
吸收比与极化指数
  在同一次试验中,60s时的绝缘电阻值与15s时的绝缘电阻值的比(R60S/R15S)称为吸收比。
  在同一次试验中,10min时的绝缘电阻值与1min时的绝缘电阻值的比(R10min/R1min)称为极化指数。

产品别名

数字兆欧表,绝缘电阻测试仪,5KV绝缘表,5000V数字兆欧表

产品特性

● 多档测试电压:500V、1000V、2500V、5000V。
● 测量绝缘电阻高达1TΩ。
● 绝缘电阻值采用3½LCD数字显示。
● 绝缘电阻测量自动转换量程,读数方便。
● 测量当前环境温度。
● 自动计时功能,仪器蜂鸣器每间隔15秒短鸣一次。
● 自动测量计算并存储R15S、R60S 、R600S、吸收比、极化指数值。
● 输出短路电流大于5mA,满足对容性负载快速充电的要求。
● 抗干扰能力强,读数稳定、可靠。
● 完备的保护功能,保障操作安全。
● 可充电锂电池供电,当电池电量不足时自动关机。

产品参数

1、主要技术指标

额定电压(V) 500 1000 2500 5000
工作电压(V) 额定电压×(1±10%)
测量范围 0.001~100GΩ 0.001~200GΩ 0.001~500GΩ 0.001~1000GΩ
最大误差:±10%RDG+2d (测量值超量程显示1999)
输出短路电流 ≥1.5mA ≥1.5mA ≥5mA ≥5mA
吸收比、极化指数 测量范围:0.1~19.99;最大误差:±2%RDG+1d

2、其它

整机功耗:≤10W

工作温度与湿度:0℃~40℃;≤85%RH

耐压:AC2.5kV,50HZ,1min

工作电源:14.8V(2.2Ah)可充锂离子电池

充电电源:AC220V,50HZ(±10%)

尺寸:270mm(L)×210mm(W)×100mm(D)

重量: 约2kg
