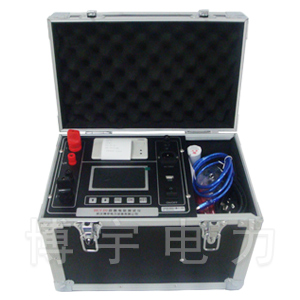

HLY-200A接触回路电阻测试仪(200A)

HLY-200A接触回路电阻测试仪(200A)

参考标准: DL/T 845.4-2004

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87455611

在线联系:

在线联系:

产品简介

  目前电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻,而这类电桥的测试电流仅为mA级,难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受到油膜和动静触头间氧化层的影响,测量偏差大,掩盖了真实的接触电阻值。因此,电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定,以保证准确度。

产品别名

接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪,微欧计

产品特性

  HLY系列回路电阻测试仪采用微型单片机控制,人性化汉字界面显示,它是用于开关控制设备的接触电阻、回路电阻测量的专用设备;其测试电流采用国家标准GB763推荐的100A/200A直流,可在100A/200A电流(测试选择挡位)的情况下直接测得回路电阻或者接触电阻,带有测试时间设置,具备测试大电流断线自动识别!采用液晶显示测试电流值及测试电阻值,可以打印输出,或者使用RS232接口上传至电脑保存。该仪器测量准确、性能稳定,操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

产品参数

1、测量范围:1-1999.9μΩ 最高分辨率:0.1μΩ

2、测量电流:直流100A/200A(可转换)

3、测量精度:0.5%±5个字

4、显示方式:大屏幕汉字液晶

5、电源:AC220V  50Hz

6、最大输出电压:DC 5V/10V

7、标准输出电流:DC 100A/200A

8、测试电流100A/200A可现场转换。

9、本机电压/电流线分方向,不可任意接线。

10、测试时间设置范围:10―30-60S
