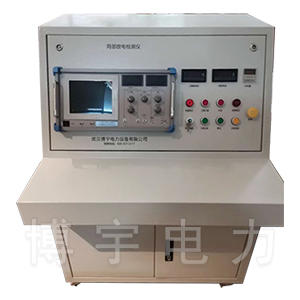

BY3000-H1局部放电检测系统

BY3000-H1局部放电检测系统

参考标准: DL/T911-2004

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87426055

   87455611

   87426066

在线联系:

在线联系:

产品简介

  立足世界最新科学技术进展,刻意创新开发的BY3000-Y局部放电检测系统,专门用于变压器、电机、互感器、电缆、GIS、开关、避雷器等电设备的局部放电测量。其技术性能完成符合IEC-270标准及GB7354标准要求,是电器设备制作厂、发供电运行部门、电力建设安装调试部门的必备测试设备。
  BY3000-Y局部放电检测系统其独特的两通道同时测量功能,可方便地完成多台试品同时测量或单台试品的多点同时测量,这样使大型变压器放电部位的诊断成为可能,该方法已成功地用于大型变压器检测及变电站的变压器局部放电在线检测。

产品别名

局部放电测试系统,局部放电检测仪,局部放电测试仪,局放仪

产品特性

纯程控工作方式,局部放电测量、分析更方便。
 完备的全汉化软件,汉字提示操作,简单易学。
 任意存储、打印局放图形及数据,自动生成实验报告。
 自由选择椭圆、直线显示方式,可静态对一周波试验电压的局部放电脉冲详细测量、观测、分析。
最新颖的二维(Q-φ,N-φ)和三维(Q-φ-T,N-Q-φ)局部放电图谱显示,令人耳目一新。信息量更大,区分局放脉冲和干扰脉冲更容易。
 独特的条形色柱及数字指示局部放电脉冲峰值。 独具一格的数字开窗技术,可避免干扰对测量的影响。
任意相位开窗,单窗、双窗任选,椭圆360度旋转。 i.双通道测量及数字差分技术,可灵活组成脉冲极性鉴别或平衡测量回路,有效的抑制干扰脉冲信号。并同时测量两个试品或一 个试品两个测点的局部放电信号,可方便地分析局放信号的来源。

产品参数

测量通道:2通道

 检测灵敏度:0.1pc

 测量频带:3dB带宽 10kHz~300kHz

 程控滤波器设置档位:

     低端:10,20,40kHz

     高端:100,200,300kHz

 增益动态范围:120dB

 同步频率:50,100,150,200或任意Hz 标准脉冲电压:10V,5V,2V,1V,0.5V,0.2V六档可调

 校准电容:50pF,200pF两档可调
