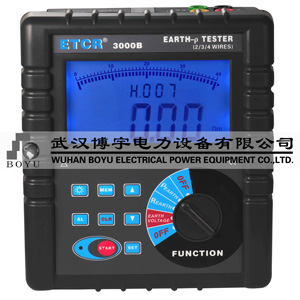

ETCR3000B土壤电阻率测试仪

ETCR3000B土壤电阻率测试仪

发布时间: 2013-3-18 8:56:57

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87455611

在线联系:

在线联系:

产品简介

  ETCR3000B接地电阻/土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用最新数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致强,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

产品别名

接地电阻测试仪,土壤电阻率测试仪

产品特性

 ETCR3000B接地电阻/土壤电阻率测试仪由主机、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,蓝屏背光,棒图指示,一目了然。同时能存储300组数据,通过监控软件实现历史查询与在线实时监测功能,动态显示,告警指示,具有历史数据读取、查阅、保存、报表、打印等功能。

产品参数

1.基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

23±1

-1040

----

环境湿渡

40%60%

80%

----

仪表工作电压

9V±0.1V

9V±1.5V

----

辅助接地电阻值

100Ω

30kΩ

rCrP

干扰电压

20V

----

干扰电流

2A

----

R时电极间距

a5d

a5d

----

ρ时电极间距

a20h

a20h

----

2.一般规格



二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量



DC 9V (锌锰干电池 R14S 1.5V 6节,连续待机300小时)



接地电阻:0.00Ω30.00kΩ

土壤电阻率:0.00Ωm9000kΩm

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻:额定电流变极法,测量电流20mA Max

土壤电阻率:四极法(温纳法)

对地电压:平均值整流(P(S)-ES接口间)

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

测试电压波形

正弦波

电极间距范围

可设定1m100m



接地电阻:0.00Ω30.00kΩ全自动换档

土壤电阻率:0.00Ωm9000kΩm全自动换档



可控蓝屏背光,适合昏暗场所使用

显示模式

4位超大LCD显示,蓝屏背光

测量指示

测量中LED闪烁,LCD倒计数,进度棒图指示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表尺寸

高宽厚:215mm×190mm×95mm

标准测试线

4条:红色20m,黑色20m,黄色10m,绿色10m1

简易测试线

2条:红色1.6m,黑色1.6m1

辅助接地棒

4根:φ10mm×150mm

测量时间

对地电压:约3/

接地电阻、土壤电阻率:约5/

测量次数

5000次以上(短路测试,测1次,停30秒再测)

线路电压

AC 600V以下测量

RS232接口

具有RS232接口,存储数据可以上传电脑,保存打印

通讯线

RS232通讯线1条,长1.5m

数据存储

300组,"MEM存储指示,显示"FULL符号表示存储已满

数据保持

保持数据时 "HOLD符号指示

数据查阅

查阅数据时 "READ" 符号指示

溢出显示

超量程溢出时 "OL" 符号指示

干扰测试

自动识别干扰信号,干扰电压高于5V "NOISE" 符号指示

辅助接地测试

具有辅助接地电阻值测试功能,0.00KΩ30kΩ(100R+rC<50kΩ100R+rP<50kΩ)

报警功能

测量值超过报警设定值时,------”报警提示

电池电压

当电池电压降到约7.5V时,电池电压低符号显示,提醒更换电池



待机: 20mA(背光关闭)

开机开背光:约45mA(背光关闭25mA)

测量:约100mA(背光关闭)



总质量:4.5kg (含包装) 仪表:1443g (含电池) 测试线:1560g 辅助接地棒:935g (4)

工作温湿度

-104080%rh以下

存放温湿度

-206070%rh以下

过载保护

测量接地电阻:C(H)-EP(S)-ES各端口间AC 280V/3

绝缘电阻

20MΩ以上(电路与外壳之间500V)



AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT 300VCAT IV 150V、污染度2) IEC61010-031 IEC61557-1(接地电阻) IEC61557-5(土壤电阻率) JJG 366-2004

3.基准条件下基本误差及性能指标

测量功能

测量范围

精度

分辨力

接地电阻

(R)

0.00Ω30.00Ω

±2%rdg±3dgt

0.01Ω

30.0Ω300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω3000Ω

±2%rdg±3dgt

3.00kΩ30.00kΩ

±4%rdg±3dgt

10Ω

土壤电阻率

(ρ)



0.00Ωm99.99Ωm

根据R的测量精度而定

(ρ=2πaR

a:1 m100m

π=3.14)

0.01Ωm

100.0Ωm999.9Ωm

0.1Ωm

1000Ωm9999Ωm

1Ωm

10.00kΩm99.99kΩm

10Ωm

100.0kΩm999.9kΩm

100Ωm

1000kΩm9000kΩm

1kΩm

接地电压

AC 0.0600V

±2%rdg±3dgt

0.1V
