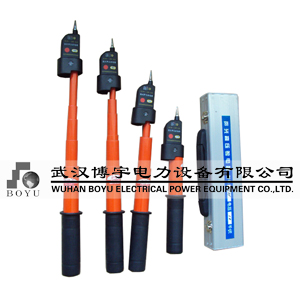

BY系列验电器

产品名称：10kv验电器
产品类别：验电器----高低压声光验电器验电器
使用环境条件　
（1）　环境温度：-25℃~+55℃
（2）　相对温度：≤90%
（3）　使用场合：户内户外无雨天气

验电器，验电笔

验电器的外形尺寸
型号规格　　　　　　回缩尺寸　　　　　　绝缘长度
BY-ⅡA10KV　　　　　　40±2　　　　　　　100±2
BY-ⅡB10KV　　　　　　28±2　　　　　　　100±2
BY-ⅡA35KV　　　　　　48±2　　　　　　　150±2
BY-ⅡB35KV　　　　　　40±2　　　　　　　150±2
BY-ⅡA110KV　　　　　　58±2　　　　　　　200±2
BYY-ⅡA220KV　　　　　78±2　　　　　　　300±2
BY-Ⅱ330KV　　　　　　100±2　　　　　　　500±2
BY-Ⅱ500KV　　　　　　160±2　　　　　　　720±2
BY-Ⅱ0.2-10KV　　　　　20±1　　　　　　　80±2

型号及规格        启动电压KV         响应距离cm

BY-ⅡAB10KV          ≤3                ≤1

BY-ⅡAB35KV          ≤12               ≤2

BY-ⅡA110KV          ≤30               ≤3

BY-ⅡA220KV          ≤60               ≤6

BY-ⅡA500KV          ≤120              ≤60

BY-Ⅱ0.2-10KV        ≤3                ≤5

BY-Ⅱ18-20KV         ≤4                ≤2

BY-ⅡAB6KV           ≤2                ≤1

★ 说明：验电器的响应距离是指验电器的接触电极虽还未直接与带电体接触，但验电器自己作出有电指示的距离。

 验电器操作杆电气性能

规格（KV）      泄露试验（KV）        泄露电流          耐压（KV）

 10KV              12                  ≤10              100

  35KV              42                  ≤10              150

  110KV             88                  ≤10              250

  220KV             176                 ≤10              450

★ 说明：耐压时间均1min，工频耐压后不应出现局部发热、闪烁及击穿等现象。



系列高压交流验电器还应具备以下功能：

★ 具有耐一定的冲击与自由跌落

★ 具有抗同相与异相干扰

★ 具有分辨交流感应的能力

★ 具有分辨直流电压的能力

★ 具有防短接与电火花侵入的能力
