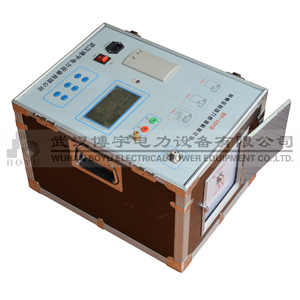

BY-101B异频全自动介质损耗测试仪

BY-101B异频全自动介质损耗测试仪

发布时间: 2013-4-3 10:33:00

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87426055

   87455611

   87426066

在线联系:

在线联系:

产品简介

  BY-101B型异频介损自动测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

产品别名

介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪

产品特性

1、超大液晶中文显示
仪器配备了大屏幕(105mm×65mm)中文菜单界面,屏显分为左右两部分,左边为功能菜单区,右边为相关状态信息提示,每一步都非常清楚,操作人员不需要专业培训就能使用。一次操作,微机自动完成全过程的测量,是目前非常理想的介损测量设备。
2、海量存储数据
仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出;
3、多种测试模式
仪器能够分别使用正接法、反接法、CVT自激法等多种方式测试。
4、不拆高压引线测量CVT
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
5、CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
6、高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。
7、多重保护安全可靠
仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备接地检测功能,确保不接地设备不允许升压。

产品参数

1

使用条件

-1540

RH80%

2

抗干扰原理

变频法

3



AC 220V±10%

允许发电机

4

高压输出

0.5KV10KV

每隔0.1kV



2%

最大电流

200mA



1500VA

5

自激电源

AC 0V50V/15A

45HZ/55HZ

55HZ/65HZ

6

分 辨 率

tgδ: 0.001%

Cx: 0.01pF

7



tgδ:±(读数*1.0%+0.040%)

C x :±(读数*1.0%+1.00PF)

8

测量范围

tgδ

无限制

C x

15pF Cx 300nF



10KV

Cx 40  nF



 5KV

Cx 150 nF



 1KV

Cx 300 nF

CVT测试

Cx 300 nF

10

外型尺寸

430L)×330W)×330H

11

存储器大小

200

12



28 Kg
