产品简介

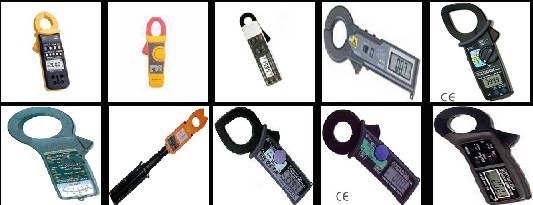

 钳形电流表也叫钳表,台湾更多的叫勾表。
   钳形电流表是夹住电线,在不切断电路的状态下,检测电流的方便的测试仪表.模拟式指针万用表和数字万用表是切断电路检测电流,而钳形电流表只是夹在通电电线的外皮上,即可检测电流.操作简单,不需要直接连接电路也可安全的检测大电流。


产品别名

钳形电流表,电流表,数字电流表,钳形表,钳表,勾表,多功能表,多功能表钳形电流表

产品特性

钳形表,万用表和绝缘电阻计都有模拟指针式和数字式两种。
   标准型的检测范围:交流,直流均在20A到200A或400A左右,也有可以检测到2000A大电流的产品;
   另有可检测数mA的微小电流的漏电检测产品以及可检测变压器电源,开关转换电源等正弦波以外的非正弦波的真有效值(TRUERMS)的产品。

产品参数

钳形表介绍:
    钳形电流表简称钳形表。其工作部分主要由一只电磁式电流表和穿心式电流互感器组成。 穿心式电流互感器铁心制成活动开口,且成钳形,故名钳形电流表。
钳形表的正确使用
    (1)测量前,应检查电流表指针是否指向零位,否则,应进行机械调零。 (2)测量前,还应检查钳口的开合情况,要求钳口可动部分开合自如,两边钳口结合面接触紧密。如钳口上有油污和杂物,应用溶剂洗净;如有锈斑,应轻轻擦去。测量时务必使钳口接合紧密,以减少漏磁通,提高测量精确度。
钳形表的使用方法与注意事项:

          通常用普通电流表测量电流时,需要将电路切断停机后才能将电流表接入进行测量,这是很麻烦的,有时正常运行的电动机不允许这样   做。此时,使用钳形电流表就显得方便多了,可以在不切断电路的情况下来测量电流。钳形电流表工作原理如下:
     钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁  心张开的缺口,当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈,其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。钳形表可以通过转换开关的拨档,改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高,通常为2.5~5级。为了使用方便,表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

钳形电流表分高、低压两种,用于在不拆断线路的情况下直接测量线路中的电流。其使用方法如下:

        (1) 使用高压钳形表时应注意钳形电流表的电压等级,严禁用低压钳形表测量高电压回路的电流。用高压钳形表测量时,应由两人操作,非值班人员测量还应填写第二种工作票,测量时应戴绝缘手套,站在绝缘垫上,不得触及其它设备,以防止短路或接地。

  (2) 观测表计时,要特别注意保持头部与带电部分的安全距离,人体任何部分与带电体的距离不得小于钳形表的整个长度。

  (3) 在高压回路上测量时,禁止用导线从钳形电流表另接表计测量。测量高压电缆各相电流时,电缆头线间距离应在300mm以上,且绝缘良好,待认为测量方便时,方能进行。

  (4) 测量低压可熔保险器或水平排列低压母线电流时,应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离,以免引起相间短路。

(5) 当电缆有一相接地时,严禁测量。防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。

  (6) 钳形电流表测量结束后把开关拔至最大程档,以免下次使用时不慎过流;并应保存在干燥的室内
