BY-WY电缆故障定位仪

BY-WY电缆故障定位仪

发布时间: 2013-9-5 10:32:07

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87426055

   87455611

   87426066

在线联系:

在线联系:

产品简介

广泛应用于电力电缆、高压缆、中压缆、矿用缆、数据缆、控缆、通信缆的制造厂、施工单位,检测电缆受损故障点位置。它是在“GZY-I 线缆绝缘故障检测仪”或“GZY-V 线缆绝缘故障检测仪”测量出故障点位置的基础之上,利用本仪器高压脉冲功能,能对屏蔽缆、非屏蔽缆或深埋于地下电缆缆芯、屏蔽的实际故障点位置实现准确定位,分毫不差。真真正正实现故障点零误差定位。定位过程不烧坏其它线对。这有利于故障性质的判别、责任划分,支持制造工艺的改进。

产品别名

电缆故障定位仪、故障定位仪、电缆故障定位仪测试仪

产品特性

 本产品特点:
1.系统集成度高、体积小、重量轻、携带方便。
2.利用声、光、电以及机械震动实现故障点的准确定位,分毫不差。真正实现故障点零误差定位。
3.定位过程不烧伤其它线对。
4.高集成度、高可靠性。
5.脉冲频率连续可调。
6.严格的安全放电保护措施,保障仪器及操作员安全。

产品参数

二、信号探测仪:

   线缆绝缘故障探测仪用于线缆绝缘故障点的零误差定位。

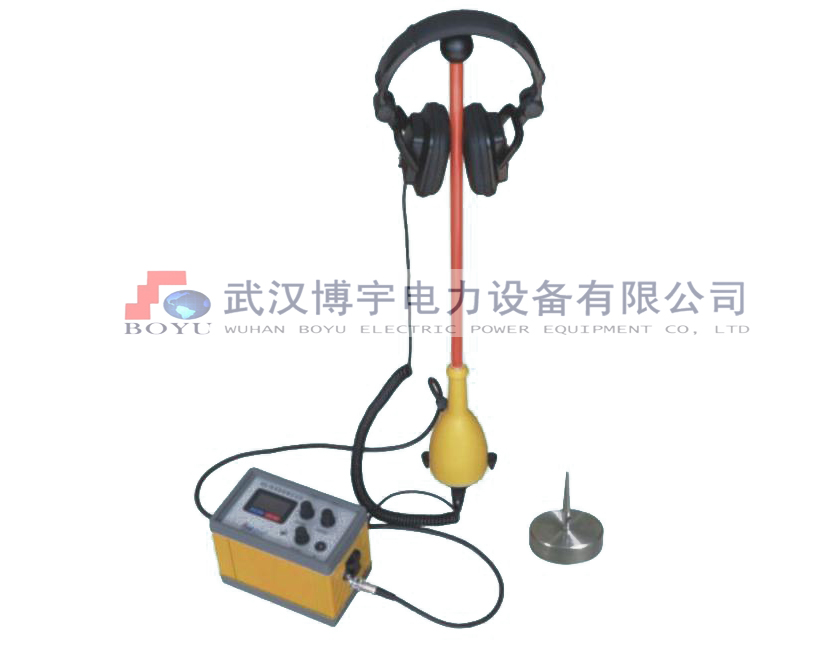

仪器由三部分构成: 1—探头;2—耳机;3—探测仪主机。

工作原理:对已知有故障的线对施加高压脉冲,高压脉冲引入端到故障点之间产生脉冲电流,从而形成较强电磁场。当“探头”在此段探测时,它将感应信号送入“探测仪”,经放大处理驱动“耳机”发声、驱动“电流表”指针摆动。而故障点到线缆另一端(非高压脉冲引入端)没有脉冲电流,电磁场相对较弱,探头在此间几乎拾取不到信号,出现“哑点”。故有无信号的分界点即故障点的位置。
