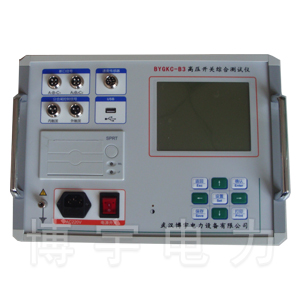

GKC-B3/B4高压开关机械特性测试仪

GKC-B3/B4高压开关机械特性测试仪

参考标准: DL/T 846.3-2004

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87455611

在线联系:

在线联系:

产品简介

  GKC-B3/B4高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定,接线方便,操作简单,是高压开关检修试验最方便的工具。

产品别名

GKC-B4高压开关机械特性测试仪、开关动特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

产品特性

1.仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。
2.可检测并提示6断口的连接状态,方便用户检查接线。
3.机内可存储100组测试结果。
4.大屏幕液晶(320×240)LCD显示,高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。
5.仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。
6.机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器设备和高压开关测试仪。
7.本仪器可进行电动分合测试和手动分合测试。
8.可进行高、低电压实验。

产品参数

1.时间测量:6路

            固有分闸(合闸)时间

            分闸(合闸)相内不同期

            分闸(合闸)相间不同期

            合闸(分闸)弹跳时间(弹跳次数)

            测试范围:0.1ms~999.99ms

            准确度:0.5%±(1%读数+2个字)

2.速度测量:刚分(刚合)速度

            指定时间段(行程段或角度段)平均速度

            分闸(合闸)最大速度

            测速范围:1mm传感器 0.01~25.00m/s,

            0.1mm传感器 0.001~2.50m/s

            0.5°角度传感器 1周波/ 0.5°

3.行程测量:动触头行程(行程)

             接触行程(开距)

             过冲行程或反弹行程(幅值)

             传感器:50mm,分辨率:0.1mm

             传感器:300mm(选配),分辨率:1mm

             360线传感器:360о,分辨率:0.5о ,准确度: ±1%

4.显示屏:320×240液晶屏,对比度可调

5.数据存储:可存储100组测量数据

6.打印机:高速热敏打印机

7.交流电源 :AC 220V ± 10%;50Hz ± 2%

8.直流电源:输出电压:30~245V连续可调,输出电流:≤ 15A(短时)

9.主机体积:380×280×140mm

10.使用环境:  -10℃~+50℃

11.相对湿度:≤90%
