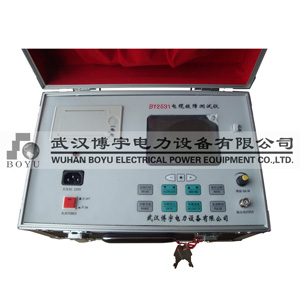

BY2531电缆故障测试仪

BY2531电缆故障测试仪

发布时间: 2013-1-5 10:36:10

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87455611

在线联系:

在线联系:

产品简介

  有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,不及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。
  电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品别名

电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、便携式电缆故障定位系统

产品特性

• 功能齐全
测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,可准确测定故障的精确位置。
• 测试精度高
仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。
• 智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练。
• 具有波形及参数存储,调出功能
采用非易失性器件,关机后波形、数据不易失。
• 具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断。
• 具有波形扩展比例功能。
改变波形比例,可扩展波形进行精确测试。
• 可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。
• 具有根据不同的被测电缆随时修改传播速度功能。
• 小体积便携式外形,内装可充电的电池供电,方便携带和使用。

产品参数

• 应用范围及用途
    仪器可测试各种型号的电力电缆(电压等级1KV~35KV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
• 最远测试距离:15Km (明线可达100千米)
• 探测盲区:   1m
• 读数分辨率:  1m
• 功耗:     5VA
• 使用条件:环境温度  0℃~+40℃
           (极限温度  -10℃~+50℃)
           相对湿度  40℃(20~90)%RH
           大气压强  (86~106)Kpa
• 体积:275×220×160mm3
• 重量:1.8kg
