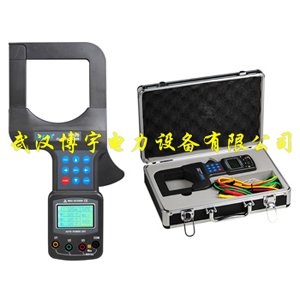

ETCR7000变压器铁芯接地电流测试仪

ETCR7000变压器铁芯接地电流测试仪

发布时间: 2012-12-28 15:17:08

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87426055

   87455611

   87426066

在线联系:

在线联系:

产品简介

  ETCR7000大口径钳形漏电电流表是专为测量交流漏电流、电流、电压而精心设计制造的,采用最新CT技术及数字集成技术,大口径80mm×80mm,可钳96mm排线或扁钢地线、全自动、能同时测试1路漏电流和三路电压,同屏显示,一目了然,方便快捷。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

产品别名

ETCR7000大口径钳形漏电电流表、电流表,铁芯接地电流测试仪

产品特性

ETCR7000大口径钳形漏电电流表其钳头铁芯选用特殊合金,采用磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断测量的高精度、高稳定性、高可靠性。仪表具有RS232接口,可存储200组数据,通过系统软件上传所存数据到电脑,实现在线实时监测与历史查询,动态显示,具有历史数据读取、保存、打印等功能。仪表还具有背光功能、数据保持功能,是电工安全检测的必备工具。

产品参数



交流漏电流、电流、三相交流电压测试



6V DC(LR6×4节碱性干电池,连续使用12小时)

测试方式

钳形CT,积分方式

钳口尺寸

80mm×80mm(可钳φ80mm导线,或96mm×4mm扁钢地线)

电流量限

0.00mA1200A

电流分辨力

0.01mA

电压量限

0.00V600V

电压分辨力

0.01v

测量精度

(23℃±3℃70%RH以下,导线处于钳口中心位置)

0.00mA300A: ±1.5%±3dgt

300A1200A:   ±2%±3dgt

0.00V600V    ±1.5%±3dgt

导线位置

被测试导线处于钳口的中心位置

数据存储

200组,闪烁显示FULL符号表示存储已满

RS232接口

RS232接口,实现所存数据上传电脑,便于分析数据

通 讯 线

RS232通讯线,长1.8



50Hz60Hz自动识别



全自动切换

采样速率

2/

线路电压

AC 600V以下线路测试

显示模式

LCD128dots×64dots;显示域:43mm×29mm

仪表尺寸

275mm×145mm×40mm

背 光 灯

有,LIGHT键控制

数据保持

数据保持功能:HOLD符号显示

溢出显示

超量程溢出功能:OL符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压降到约5.2V时,电池电压低符号显示,提醒更换电池

仪表质量

仪表:1000g(含电池及附件)

工作电流

背光灯开启50mA;背光灯关闭25mA

工作温湿度

-10℃40℃80%rh以下

存放温湿度

-10℃60℃70%rh以下

绝缘强度

AC 2kV/rms(铁心与外客之间)

适合安规

IEC1010-1IEC1010-2-032、污染等2CAT Ⅲ(600V)

随机附件

钳表:1件;测试线:4条(红3、黑1);电池(LR6):4节;仪表箱:1

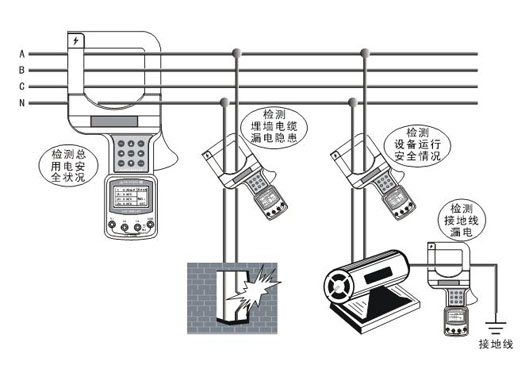

现场应用
