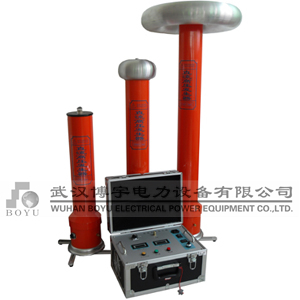

ZGF直流高压发生器

ZGF直流高压发生器

参考标准: DL/T 848.1-2004

说 明 书: 『在线阅读』 『PDF下载』 『DOC下载』

027-87455611

在线联系:

在线联系:

产品简介

  直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

产品别名

直高发、高压发生器、中频直流高压发生器 、数显式直流高压发生器

产品特性

1、具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、具有过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观
3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态
4、具有0.75倍电压换算,方便测试氧化锌避雷器
5、产品结构紧凑、体积小、携带方便
6、保护功能强

产品参数

规格型号 120/5 200/2 200/5 300/2 300/3 300/5
额定电压(kV) 120 200 200 300 300 300
额定电流(mA) 5 2 5 2 3 5
额定功率(W) 600 400 1000 600 900 1500
机箱重量(kg) 4.5 4.5 4.5 5.5 5.5 5.5
倍压重量(kg) 7.0 7.9 8.3 11 11 11.5
倍压高度(mm) 890 970 970 1250 1250 1250
电压测量精度 数显表±(1.5%读数±2个字)
电流测量精度 数显表±(1.5%读数±2个字)
波纹系数 ≤3%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 单相交流50HZ  220V±10%
工作方式 间断使用
一次连续时间最长为10分钟
工作环境 温度:0~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤2.0%)
最适合氧化锌避雷器试验
过压保护采用拨置,一目了然
机箱倍压放置一个铝合金箱,整机一手可提

1、技术参数

1) 电源:AC220V±10%,50Hz±1%

2) 输出电压指示精度:<1级

3) 输出电流指示精度:<1级

4) 纹波系数:≤0.5%

5) 0.75倍输出电压指示精度:<1级,带锁存

2、使用条件

1) 相对湿度:25℃时不大于85%,无凝露

2) 工作方式:间断使用30分钟

3) 环境温度:- 10 ~ 40℃

4) 海拔高度:1500m以下
