BY2582-II三通道直流电阻测试仪操作方法与注意事项

一．产品慨述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要，我公司研制了针对YN联接绕组的三通道直流电阻测试仪。该直阻仪实现了三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率的功能，大大缩短了变压器直流电阻的测试时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题，所需时间仅为传统方法的⅓。

二．安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、仪器应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、在测试过程中，禁止移动测试夹和供电线路。

三．性能特点

1、仪器输出电流大且自动选择电流操作简便。

2、三通道测量，实时采集，同时测量三个电阻值，并计算三相电阻不平衡度。

3、既可以三相同时测量，也可以按传统方式单通道测量，同时具备温度换算功能，使用方便。

4、具有完善的保护电路，可靠性强。

5、显示器采用800×480点阵65K色彩色高亮度大屏幕（7寸），显示数据清晰易读。

6、内置日历时钟、500组数据存储、调阅、打印功能。

7、可以设置电阻的相序、分接位置等打印信息。

8、工业塑壳机箱，重量轻，便于携带。

9、具有音响放电报警，放电指示清晰，减少误操作。

四．技术指标

1、输出电流：自动选择电流（最大20A）

2、量程范围：0～100Ω

3、准确度：0.2%±2

4、最小分辨率：0.1μΩ

5、工作温度：-20～40℃

6、环境湿度：≤80%RH，无结露

7、工作电源：AC220V±10%，50Hz±1Hz

8、体积：长400mm×宽340mm×高195mm

9、净重：8kg

五．系统介绍

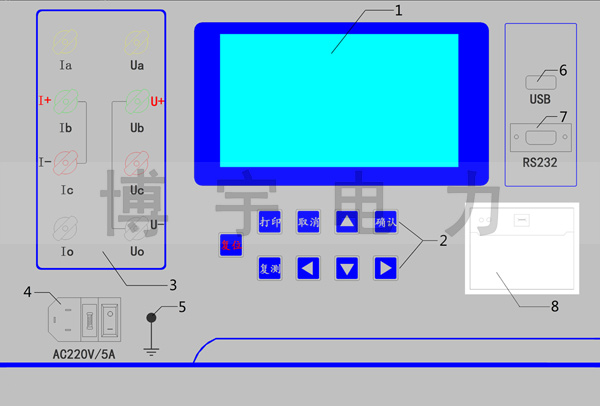

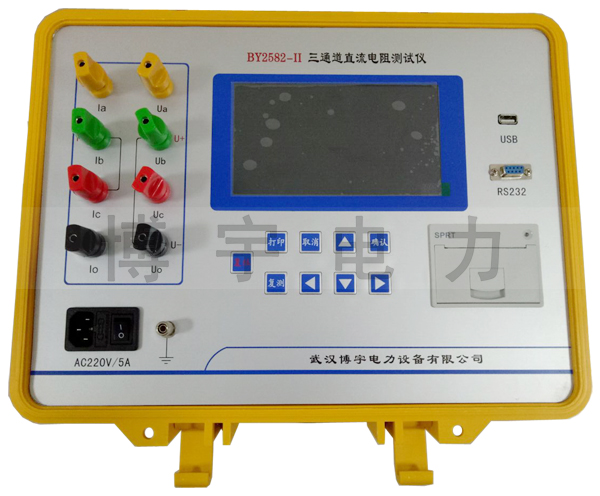

仪器面板见图一

图一

1、显示器：彩色点阵液晶显示器，显示菜单、测试数据和记录。

2、按键：用于液晶指示相对应的功能的操作或使整机回到上电的初始状态。

3、测量电流输出端子和电压输入端子：在三通道测量方式时，Ia、Ib，Ic、Io为电流通输出、输入通道，Ua、Ub、UC、Uo为电压输入通道。在单通道测量方式时I＋、I－为电流输出、输入通道，U＋、U－为电压输入通道。

4、电源开关、插座：包括整机电源开关，220V交流电源插头（内置5A保险管）。

5、接地：接地柱，为整机外壳接地用，属保护地。

6、USB接口：仪器与U盘的接口

7、RS232通讯接口：仪器与上位机的通讯接口

8、打印机：打印电阻值结果及测试电流等信息。

六．测试与接线方法

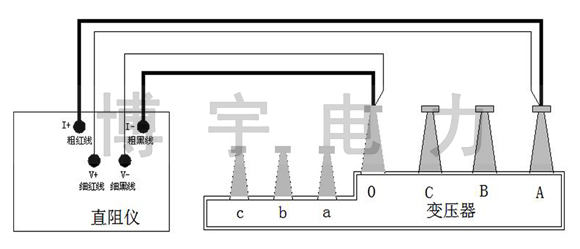

1.单通道接线：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。单通道直接测量接线。可直接测量AO相之间的阻值见图二。

图二

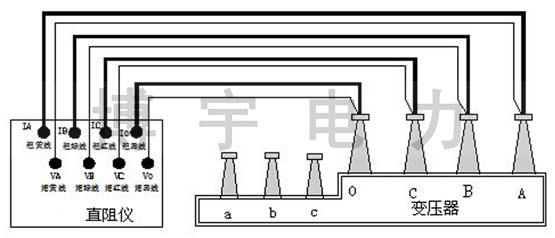

2.三通道直接测量接线，见图三。可直接同时测量AO、BO、CO三相的阻值见图三。

图三

七．仪器操作方法

1．主菜单功能操作：

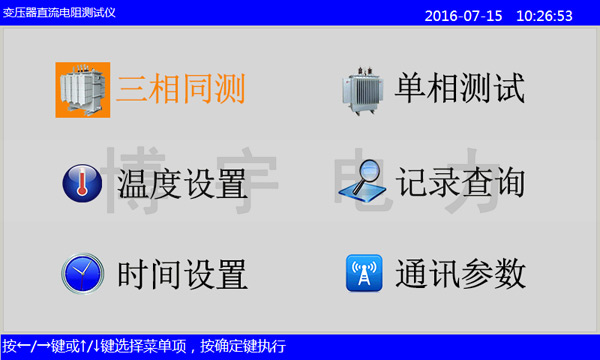

打开电源开关，液晶显示启动界面，稍后进入主菜单显示界面，如图四。按“←”、“→”或“↑”、“↓”方向键移动光标选择菜单项。选中“三相同测”菜单后按确定键，则采用三通道方式同时测量变压器三相绕组的电阻；此测量方式只适用于联接方式是YN型式的变压器绕组。选中“单相测试”菜单后按确定键，则采用常规的单相测量方法对试品的电阻进行测量，需注意单相测量方式下仪器电流通道使用的端子是I＋和I－,电压通道使用的端子是U＋和U－。选中“温度设置”菜单后按确定键，可以设置测量时试品的试验温度和测试结果折算到的参考温度。 选中“记录查询”菜单后按确定键，可以显示仪器保存过的测试数据记录。选中“时间设置”菜单后按确定键，可以修改当前显示的日历和时间。选中“通讯参数”菜单后按确定键，可以设置仪器与上位机的通讯参数。

图四

2．仪器测试操作：

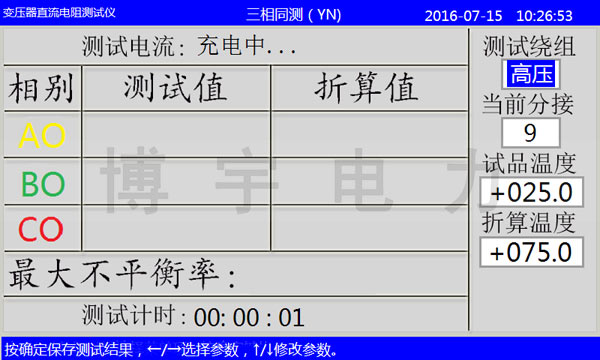

① 在如图四界面，当选中并执行“三相同测”菜单后，仪器采用三通道方式同时对三相绕组的电阻进行测试，显示如图五。

图五

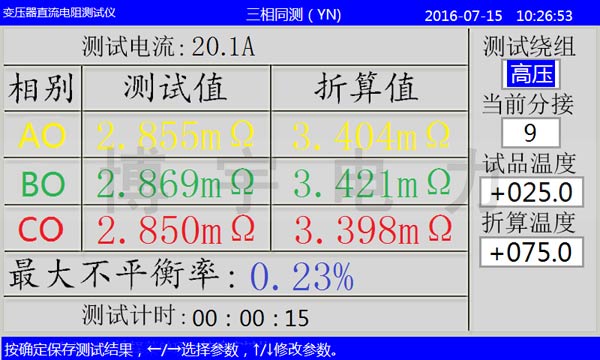

等待测试电流值稳定后，计算并显示三相电阻值及三相电阻的不平衡率；并且同时显示设定温度的折算电阻值，如图六所示。

图六

② 在图四中当选中并执行“单相测试”菜单后，采用单通道方式对单相绕组的电阻进行测试，显示如图七。

图七

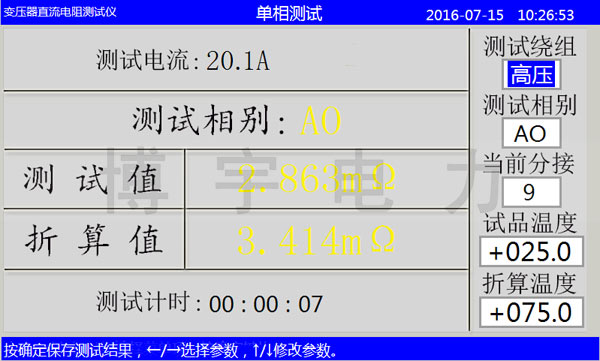

等待测试电流值稳定后，计算并显示单相电阻值，并且同时显示设定温度的折算电阻值，如图八所示。

图八

③ 在上述“三相测试”（图六）或“单相测试”（图八）显示界面中，只有当仪器显示电阻值后，才可以进行测试数据的存储和打印操作。此时按“确定”键保存当前显示的测试结果和信息，按“打印”键打印当前显示的测试结果和信息。如果需要修改某一个显示的设置参数值，可以按“←”或“→”键将光标移动到需要修改的参数处，按“↑”或“↓”键对参数进行修改。如果需要重复测试按“复测”键，复测时电流维持不变，仪器用新测量新数据替换旧数据，并重新显示测量结果。在仪器开始测试后如果需要退出测试状态，按“取消”键则退出返回到主菜单；注意此时仪器会断开测试电流回路，电感性试品会因此产生一个放电过程，放电时仪器中的蜂鸣器发出提示声音，此时需等待放电过程结束后才可以拆除测试线。

3．温度设置操作：

在如图四界面，当选中并执行“温度设置”菜单后，进入温度参数设置界面，显示如图九。该功能可以实现在测试开始前完成试品温度和参考折算温度的设置，这两个温度值与三相测试（图五、六）和单相测试（图七、八）显示的温度值一致。按“←”或“→”键移动光标到需要修改的参数，按“↑”或“↓”键修改选中的参数。

图九

4．数据记录查询：

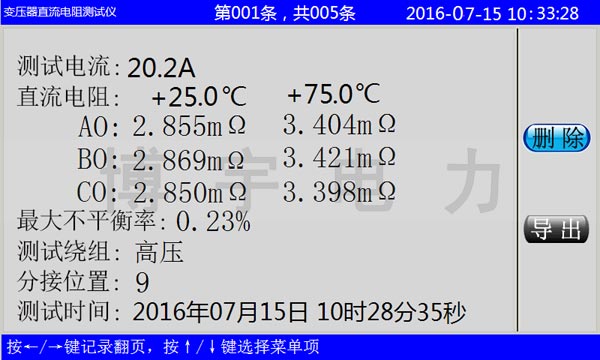

在图四主菜单下，将选择光标移动到<记录查询>项后按“确定”键，如果此时有测试数据记录，则显示保存的记录数据，显示如图十。

图十

在图十中按“↑”或“↓”键选择操作菜单，按“确定”键执行选中的操作。选中“删除”菜单按“确定”键则删除当前显示的记录并显示下一条记录的测试数据。选中“导出"菜单后按按“确定”键，如果仪器已经联接了U盘（U盘插入仪器的USB接口后，图中的右下角会出现U盘盘符），则可以将当前的记录数据导出到U盘文件中，否则仪器会有“未检测到U盘"提示。按“←”或“→”键则显示下一条记录数据。

5．时间校正：

在图四主菜单下，将选择光标移动到<时间设置>项后按'打印当前显示的测试结果和信息。如果需要修改某一个显示的设置参数值，可以按“确定”键，对日历时间进行校正，显示如图十一。

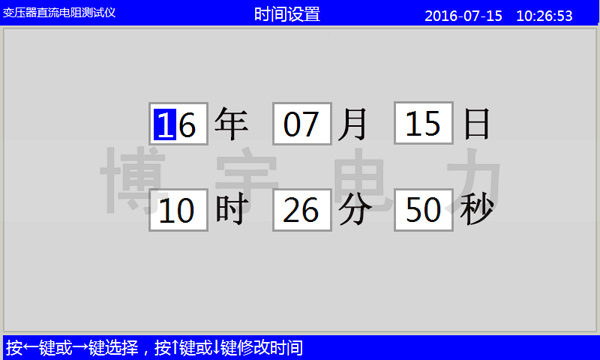

图十一

6．通讯设置：

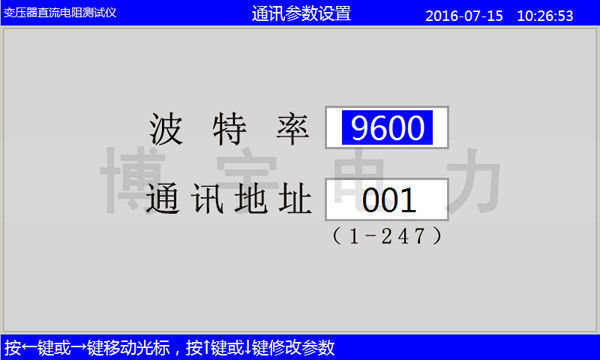

在图四主菜单下，将选择光标移动到<通讯参数>项后按“确定”键，设置仪器通讯的相关参数，显示如图十二。

图十二

在通讯参数设置界面下按“←”或“→”键选择需要修改的参数。选中波特率项时，按“↑”或“↓”键选择需要的波特率（波特率1200/2400/4800/9600/19200）；选中通讯地址位时，按“↑”或“↓”键修改该位数值。 通讯参数设置完毕后，按“取消”键退出返回到主菜单。

八．注意事项

在测无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。

1、在拆线前，一定要等放电结束后，报警声停止，再进行拆线。

2、用三通道时注意因为第一组数据测试时磁路初次建立可能时间较长，倒换分接时稳定时间会缩短。

3、助磁法三条线的短接点在放电完毕后拆线时，可能有剩余电流，拆除时可能会打火放电，此属正常现象。

九．常见问题及解决方法

1、不能测试蜂鸣器一直鸣叫

出现此种情况首先检查是否温度保护，首先检查风机工作是否正常。如果风机工作正常，可开机不测试让风机降温然后重新测试。

2、开机液晶屏不能点亮

出现此种情况首先检查电源是否正常，然后检查保险是否已经熔断，如熔断换新即可。

3、电流充电过程中显示电流下降

本机采用自动选择电流输出方式，为达到稳定的测量结果测量电流可能小于充电电流，此属正常现象。
