兆欧表测量电容器和电缆绝缘电阻值方法和步骤

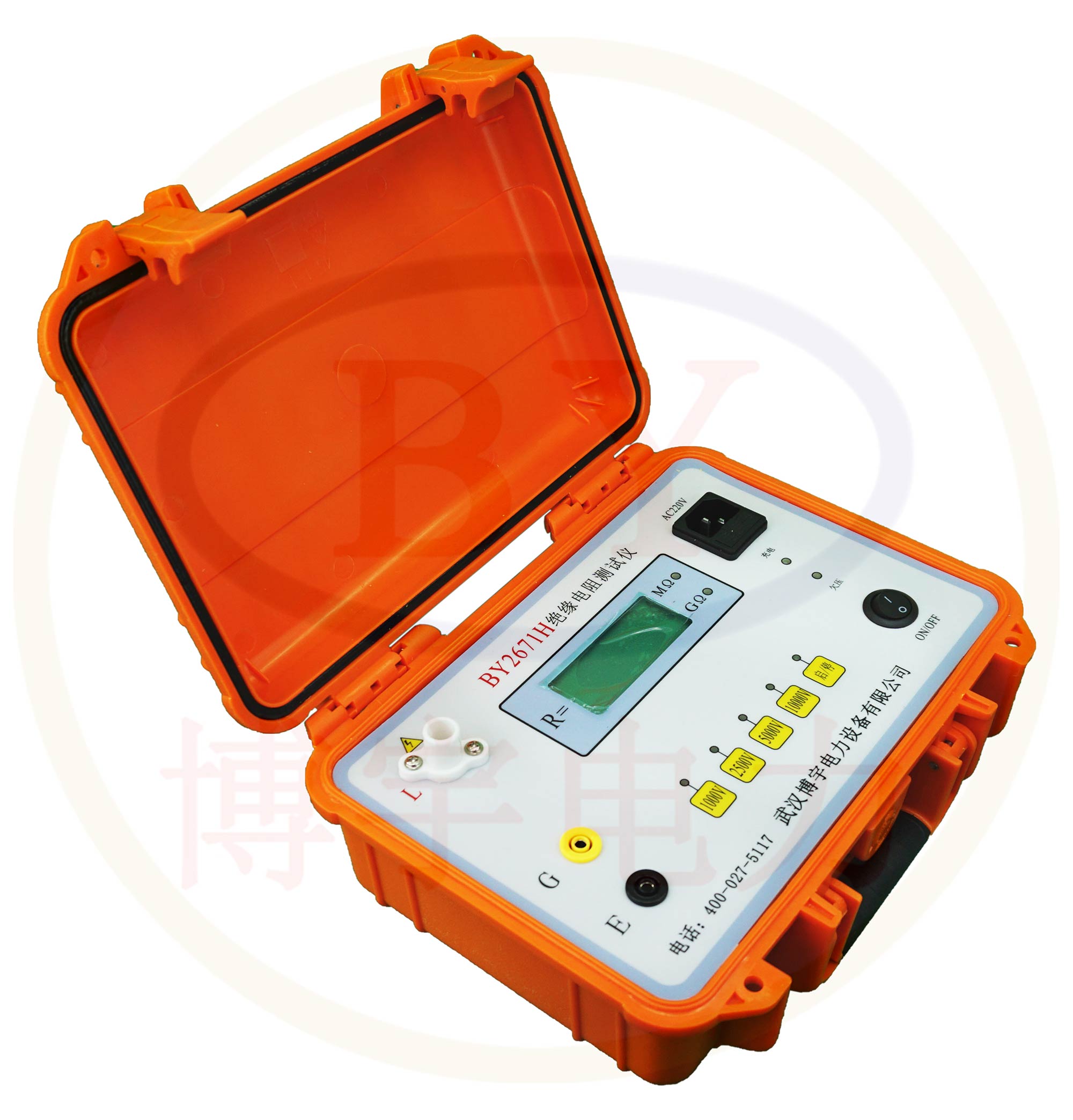

兆欧表

由于电缆芯线之间和芯线对外皮之间都存在较大的分布电容,因此测量电缆和电容器都有一定的要求。

1.测量前的放电

先断开与电容器或电缆相连的电源和负荷,然后进行放电。

2.兆欧表的检验

检查兆欧表的电压和测量范围是否符合电容器与电缆的要求,并对兆欧表进行检验。

3.测量电解电容器

测量电解电容器时,要注意兆欧表的正负极性,正极接正(L)端,负极接负(E)端,不可接反。否则,会将电容器击穿。

测量无极性电容器时,可以不考虑正负极性的对应连接。

4.测量电缆芯线

测量电缆芯线与外皮的绝缘,或测量电容器引线与其外壳间的绝缘时,兆欧表的“相线”应与电缆芯线,或电容器的引线脚相连,“地线”应与电缆外皮,或电容器的外壳相连。“屏蔽”接电缆的绝缘纸。

5.电子兆欧表

打开兆欧表时,不要带电接线,应先接好线再启动高压。由于容性元件有一定的充电时间,故在初开兆欧表时,兆欧表显示的电阻值很小,甚至为零,此时不一定说明所测元件绝缘已经损坏。所以应至少让高压显示15秒以后,待显示值基本稳定时,读得的数据才是正确值。

6.测量结束时应注意的问题

测量结束时,不要立即拆线,因为电容器会向仪器放电,由此而会导致反击电压放电。正确的方法是先关闭高压以后,等几秒钟,再对被测的电容器和电缆对地进行放电,然后拆线,结束检测过程。





发布时间:2021-11-19 访问次数:1350
