BYMD-II全自动SF6密度继电器校验仪使用方法

仪器简单介绍

SF6密度继电器校验仪是高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。

现场前准备工作

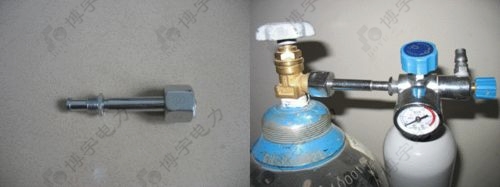

检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图所示：

现场准备工作

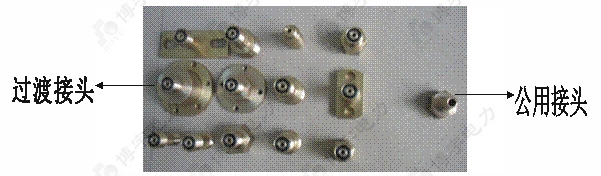

1.到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接号，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图：

    2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好（棕色线接报警触点，黄色线接闭锁触点1，蓝色线接闭锁触点2，如果所校验的密度继电器只有一组闭锁触点，蓝色线可以不用。三根带黑色鳄鱼夹的线可任意与各触点另一端相连。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。）。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；
    3.把配备的信号测试线另一头与仪器面板上的航插信号口相连接。
    4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接

    5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。
连接公用接头及密度继电器 连接进气口
    6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。
    7.打开仪器电源。
    8.打开气瓶上的阀门。

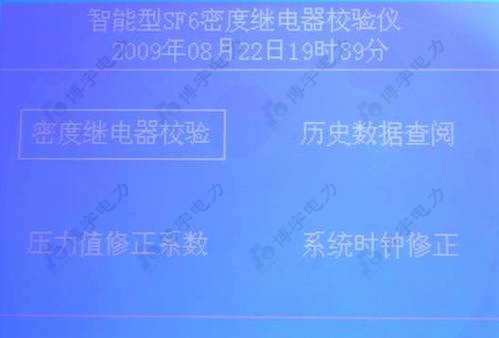

    9．系统显示主界面如下图：

    此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如下图所示界面。

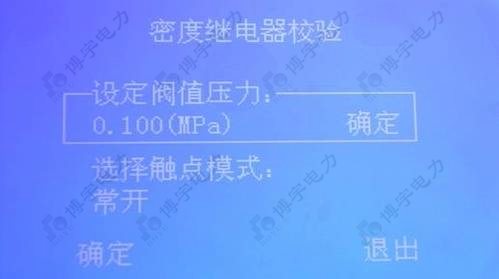

    这是“密度继电器校验”的第一个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单。

    进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到最下面的“确定”选项，按“飞梭确定键”进入下一级菜单。

在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。
    单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。
    单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。
    双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。
设置完该界面的所有选项后进入主测试界面。

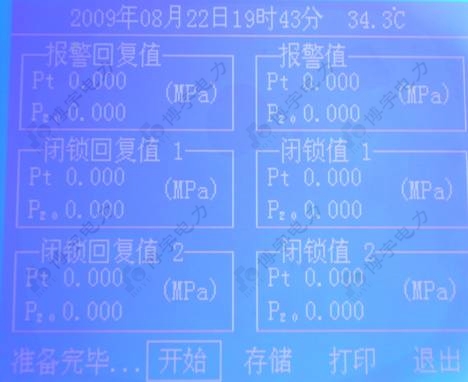

外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。
    在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。

结束工作
    1. 关闭气瓶上所有阀门。
    2. 按面板上的“放气”按钮，放净管路中的残余气体。
    3. 关闭电源。
    4. 拔掉气管。
    5. 拔掉信号线和电源线。

注：在没有放气情况下严禁拔下进气口插头!!!

注意事项

1. 去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。
    2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。
    3. 被校验的密度继电器不能平躺放置，要立放，否则会造成校验不准确。
    4. 密度继电器在校验的过程中不能有太大的振动。
    5. 使用气瓶时可按以下提示进行操。
