氧化锌避雷器检测仪的工作原理及技术指标

一、用途及特点
氧化锌避雷器检测仪用于检查10 KV及以下电力系统用无间隙金属氧化物避雷器MOA阀片间接触不良的内部缺陷（在一定范围内替代局放仪），测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流（Id）。
该检测仪充分考虑了其实用性，它集直流高压电源、测量、控制系统为一体，将全部元器件浓缩在一个机箱内，体积小，重量轻，可携带到任何地方使用，现场只需一根地线，一根高压线，按一下检测钮，即可完成全部项目的测量，方便致极，是批量生产和现场试验的理想选择。

二、简要工作原理

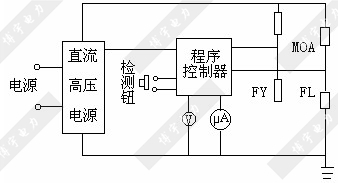

人工按一下检测钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA的恒流通过MOA，经FY自动测量U1mA，然后又由程序控制器发出指令产生0.75 U1mA的恒定电压加在MOA上，进而从FL上测得流过MOA的电流Id以LCD数字分别显示在两块表头上，并可长时间保存，以便读数。最后，程序控制器关闭直流高压电源，自动放电，发出安全指示，告知测量完毕。

三、主要技术指标
1.测量范围：电流0～1000 µA    电压：0～30 kV
2.精    度：1%±1个字
3.分辨率：电流1 µA         电压：0.1 kV
4.工作电源：220 V±10%，50 HZ
5.外形尺寸：375×255×275 mm
6.重    量：5 kg
