取油样三通阀使用方法

 BY2003系列油、气取样三通阀使用方法

1.  取油样的容器

       应使用经密封检查试验合格的玻璃注射器取油样。当注射器充有油样时,芯子能按油体积随温度的变化自由滑动,使内外压力平衡。

2.  取油样的方法

        从设备中取油样的全过程应在全密封的状态下进行,油样不得与空气接触。

        一般对电力变压器及电抗器可在运行中取油样。对需要设备停电取样时,应在停运后尽快取样。对于可能产生负压的密封设备,禁止在负压下取样,以防止负压进气。

        设备的取样阀门应配上带有小嘴的连接器,在小嘴上接软管。取样前应排除取样管路中及取样阀门内的空气和死油,所用的胶管应尽可能的短,同时用设备本体的油冲洗管路(少油量设备可不进行此步骤)。取油样时油流应平缓。

        用注射器取样时,最好在注射器和软管之间接一小型金属三通阀,如图l所示。按下述步骤取样:将死油经三通阀排掉;转动三通阀使少量油进入注射器;转动三通阀并推压注射器芯子,排除注射器内的空气和油;转动三通阀使油样在静压力作用下自动进入注射器(不应拉注射器芯子,以免吸入空气或对油样脱气)。当取到足够的油样时,关闭三通阀和取样阀,取下注射器,用小胶头封闭注射器(尽量排尽小胶头内的空气)。整个操作过程应特别注意保持注射器芯子的干净,以免卡涩。

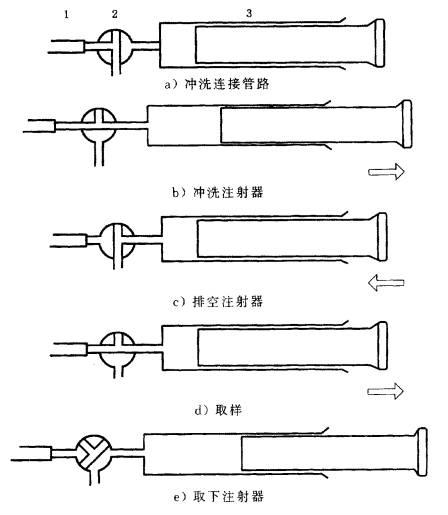

1-连接管;2-三通阀;3-注射器

上图为用注射器取样示意图



3.  从气体继电器放气嘴取气样

3.1 概述

        当气体继电器内有气体聚集时,应取气样进行色谱分析。这些气体的组分和含量是判断设备是否存在故障及故障性质的重要依据之一。为减少不同组分有不同回溶率的影响,必须在尽可能短的时间内取出气样,并尽快进行分析。

3.2 取气样的容器

      应使用经密封检查试验合格的玻璃注射器取气样。取样前应用设备本体油润湿注射器,以保证注射器滑润和密封。

3.3 取气样的方法

      取气样时应在气体继电器的放气嘴上套一小段乳胶管,乳胶管的另一头接一个小型金属三通阀与注射器连接(要注意乳胶管的内径与气体继电器的放气嘴及金属三通阀连接处要密封)。操作步骤和连接方法如图1所示:转动三通阀,用气体继电器内的气体冲洗连接管路及注射器(气量少时可不进行此步骤);转动三通阀,排空注射器;再转动三通阀取气样。取样后,关闭放气嘴,转动三通阀的方向使之封住注射器口,把注射器连同三通阀和乳胶管一起取下来,然后再取下三通阀,立即改用小胶头封住注射器(尽可能排尽小胶头内的空气)。对继电器的取气管已引到地面的设备,要注意先排掉取气管内的油再取气样。

      取气样时应注意不要让油进入注射器并注意人身安全。

4.  样品的保存和运输

      油样和气样应尽快进行分析,为避免气体逸散,油样保存期不得超过4天,气样保存期应更短些。在运输过程及分析前的放置时间内,必须保证注射器的芯子不卡涩。

    油样和气样都必须密封和避光保存,在运输过程中应尽量避免剧烈振荡。油样和气样空运时要避免气压变化的影响。
