指针式有线核相仪使用方法

一、产品简介

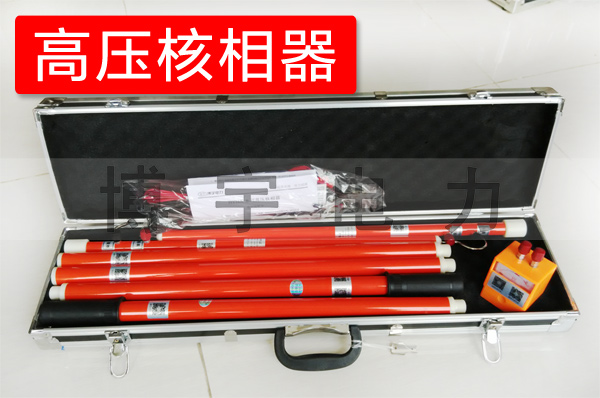

核定相位是电力系统一项经常性、繁重、危险而又不可少的工作。BYHX系列高压核相器采用金属膜电阻降压原理,通过观察仪表指针判断线路的同、异相,并有验电、查找接地故障等功能。本产品轻便灵活,指针显示,安全可靠,电力工作这一旦选用,将赞不绝口。产品有3KV、6KV、10KV、35KV、66KV、110KV、220KV等几种不同规格,低压有0.4KV。

二、使用方法

使用前将电阻杆部分与结缘杆部分连接起来,并将所配红色线分别接于两杆红接线柱上,导线另两头接于仪表接线柱上紧固好,将所配置黑导线接于两杆黑接线柱上紧固好,另一头夹子接地,此时即可使用(0.4KV不用接地线)。

1、核对相位:将核相器主杆(带表杆)金属钩接于带电甲侧线路任一相(此时仪表有指示),将另一杆(副杆)接于乙侧线路任一相,如此时仪表指示为零或近于零时表明被测线路两线相为同相,如此时表指针指示为两个输出之间的电位差(线电压),则两相为异相。

2、验电:按核相将两杆连接好,主杆接上压线,副杆接地或搭铁横担上,也可接另一导线,如表指针指示较大时则表明线路有电,反之无电。

3、查找接地故障时:在中性点不直接接地的电力系统中,可用本仪器查找接地点,将主杆接于接地事故的线路上,副杆接于接地线及金属构架或横担上此时仪表指示为零,当断开带事故某一设备时,仪表指示较大,此时接地消除。

三、注意事项

用前检验,将主杆任接一相上,负相接到另一相上,此时仪表指示为两相之间线电压,证明核相器工作正常,可以正常使用,使用时注意连接线切勿与地面或其他物品接触。产品应放于干燥通风处,以免受潮。





发布时间:2017-8-8 访问次数:3778
